架空线路故障测试仪是【天正华意电气设备有限公司(安顺分公司)tianzh3611-55】的主要产品之一,我公司是家有着4年生产销售经验,是安顺品牌,是您采购架空线路故障测试仪理想供应商。期待与您携手合作,共创美好未来！联系人:杨经理,地址:平度市平安路2号。

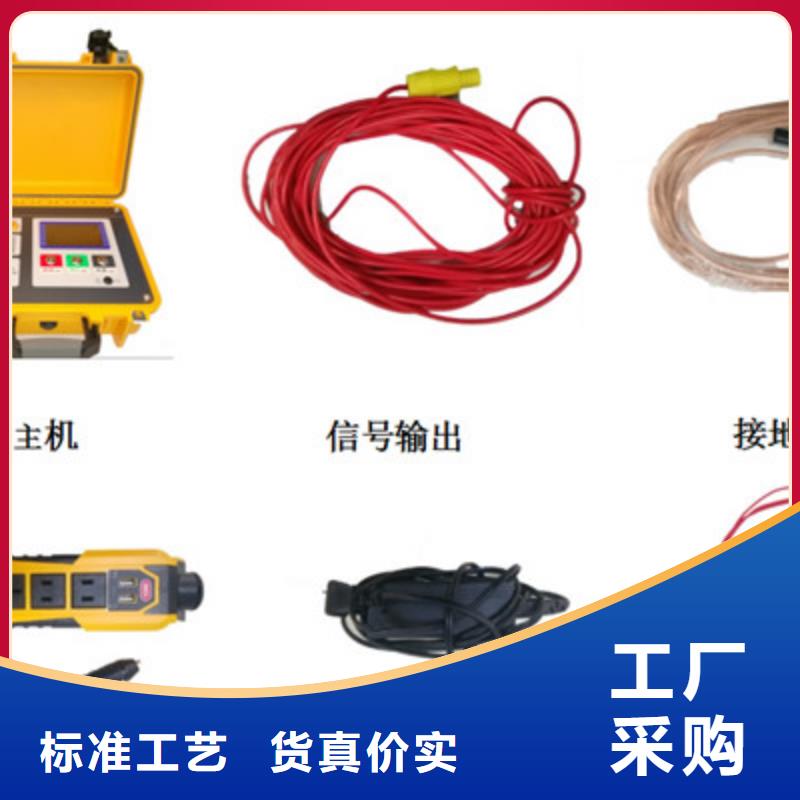

架空线路故障测试仪使用方法4.1 信号发生装置4.1.1界面说明：打开机壳后见下面板分布图档位开关处分三档，“摇表信号”，“关机”,“异频信号”。初始为“关机”档位（即设备电源关闭）.4.1.2档位开关打到异频信号后，显示主界面如下包括“异频信号”和“本机电池电压”，按下确定键输出异频信号。“输出异频信号”即往线路注入异频信号。“本机电池电压”带有电池标号和数字显示。即检测本机锂电池电压，电池充满电压为24V(充电器指示灯变为绿灯),当电压低于20V时，会报警，界面显示“电池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。4.1.3摇表信号 档位开关打到摇表信号后，显示主界面如下包括“摇表信号”和“本机电池电压”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据，界面提示测试结束.4.1.4接线说明信号输出：将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆下端，确保接线良好可靠。大地：将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠（使用时必须先接好大地）。充电接口：专用24V充电器接口。4.2 信号采集器拨动电源开关开关机，指示灯闪烁，即开启本机，将本采集器旋进绝缘令克棒。4.3 信号接收定位器4.3.1打开顶部的电源开关，开机正常后直接进入主菜单界面。4.3.2?自动接收异频电流钳表电压与本机电压。4.3.3?当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或 “本机欠压”

架空线路故障测试仪分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

架空线路故障测试仪 绝缘杆的长时耐受电压不得低于运行线路的额定电压；拉合接地刀闸时，必须穿戴合格的绝缘靴和绝缘手套。5.3 测试线路参数前,应保证被测线路首末两端通讯畅通、清晰,且应有后备通讯手段。5.4 测试前，凡需接地的，必须先确认已接地良好, 如仪器外壳,试验电源和被试线路的中性点等。凡属工作接地, 如测零序阻抗时的中性点接地的阻抗应小到不影响测试精度的要求。5.5 测取有相邻并行或交叉跨越较多，特别是有更高电压线路相邻或交叉、平行线路的工频参数时,必须先测静电感应电压、电磁感应电压、接地电流后，以评估线路参数测试装置可否满足测试条件。注意:静电感应电压幅值的大小主要是由于同塔并架或平行的运行线路与被测线路单位长度因线路间耦合电容和对地电容二者分压比决定。线路工频感应电流主要是由于同塔并架或平行的运行线路产生的零序电流通过电磁场作用与被测线路的互感抗XH感应过来的，会随运行线路上的零序电流变大而变大的。5.6 测试时,必须作到：1) 全线路无其他工作；2) 线路两侧开关及刀闸确保均在断开位置，且无工作；5.7 现场测试应在天气良好的情况下进行，不得在雷雨天进行，也不宜在风、雪天进行；5.8 影响线路参数测试准确性的四个因素：1) 当测量较短的线路(如1km以内)的阻抗参数(Z1、Z0)时,测试应采用四端法测量，即接入线路首端的电压引线和电流引线应分别接入测试装置。2) 测取较长(100km以上)线路的阻抗(或电容)参数时, 采用单端测量法，也可采用双端测量法在线路首末两端同时读取电流(或电压)取首末两端的平均值供计算用。
