瓦斯继电器校验仪,【天正华意电气设备有限公司(黑河分公司)tianzh3611-55】位于素有瓦斯继电器校验仪之乡的黑河,作为本地企业,我们深入了解市场需求和客户偏好,不断推出符合市场需求的瓦斯继电器校验仪产品。联系人:杨经理,地址:平度市平安路2号。

瓦斯继电器校验仪 密封试验对压力释放阀时间、压力进行设定并测试。数据管理查看测试结果，并可对测试结果进行查询或删除。技术指标工作环境温度：-10℃～＋40℃主机工作电压：AC220V 50Hz空压机工作电压：AC220V 50Hz整机功率：1.5kW空压机功率：750W压力检测范围：0～350KPa压力显示分辨率：0.1KPa密封性能试验：5～30KPa，5～30min（用户可选）精度等级：0.5级显示方式：3.5寸彩色液晶屏带触摸功能存储容量：可存储多组校验数据外形尺寸600×400×320mm 重 量：15kg压力释放阀主要测试项目?开启压力试验?关闭压力试验?密封试验一、开启压力试验，测试过程如下：1.压力释放阀应安放在平整坚固的地面上组装成套，其中超静音空气压缩机出气压力值应整定在400-500Kpa之间。2.将释放阀放在相应的压力试罐工作台上对齐，释放阀与压力试罐工作台面之间用橡胶密封垫密封，若释放阀喷油口径偏小则可选用校验装置所配的法兰来吻合。上紧压力试罐工作台上的快装夹具将释放阀夹紧密封不漏，将压力释放阀信号线接至校验仪接线柱。3.开启空气压缩机到0.4MPa-0.5MPa时，开启压力罐进气阀，当压力试罐压力达到释放阀开启动力时，释放阀应连续间歇跳动，不少于10次，周期为1-4s，此时校验仪上的开启压力值所示压力即为释放阀的开启压力，带信号开关的释放阀每次跳动其信号开关应能切换和自锁。4.“开启压力试验”完毕关闭进气阀，开启泄压阀泄压。至压力试罐压力降为零时，松开压力试罐工作台上的快装夹具，取出被试释放阀，关闭泄压阀。

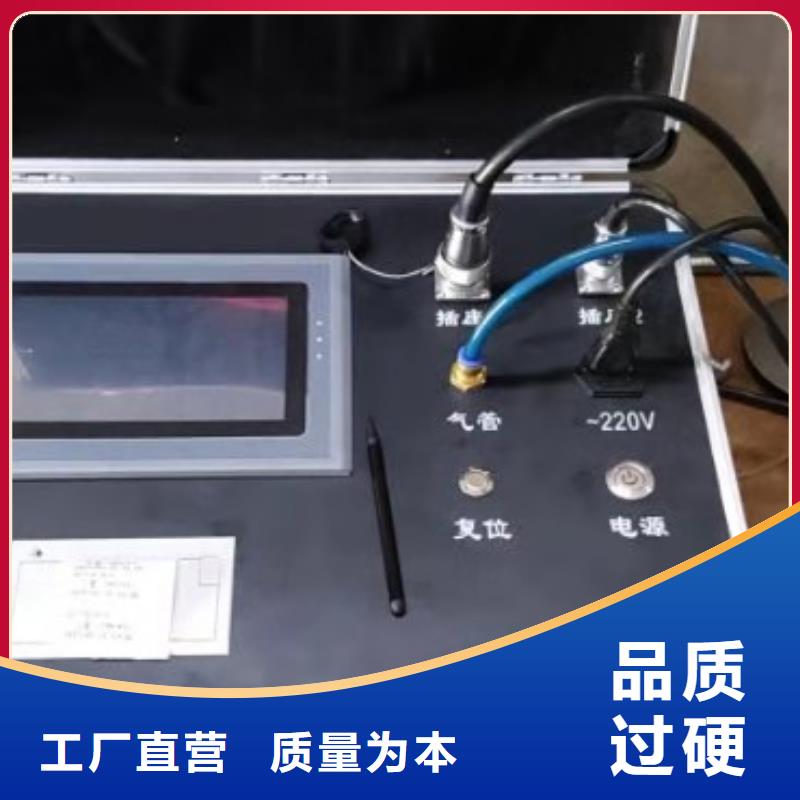

瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。

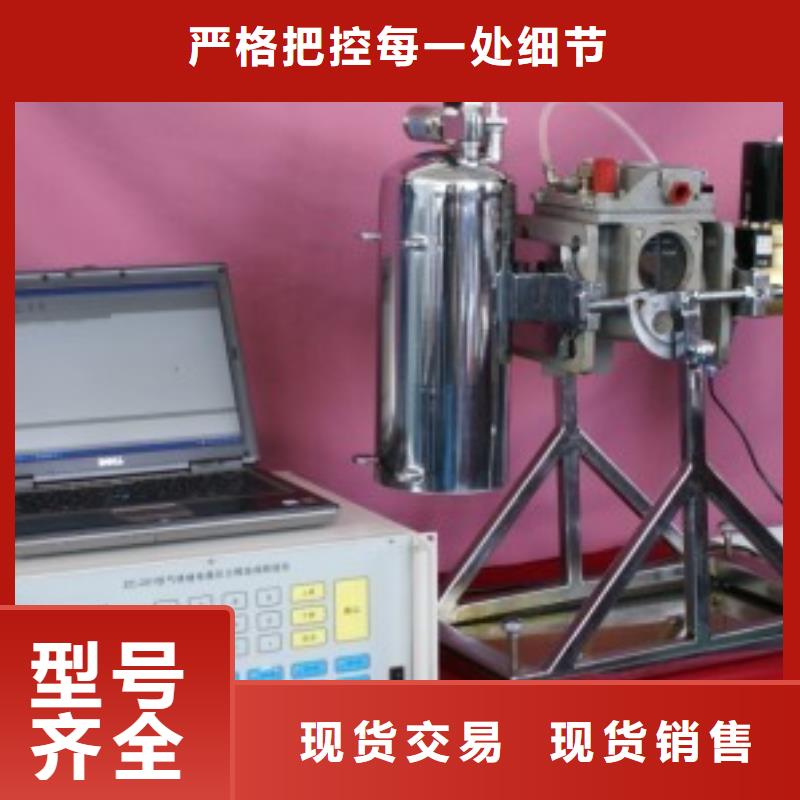

瓦斯继电器校验仪压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。6.仪器的操作:6.1瓦斯继电保护校验仪试验:6.1.1检验前准备工作:6.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。
