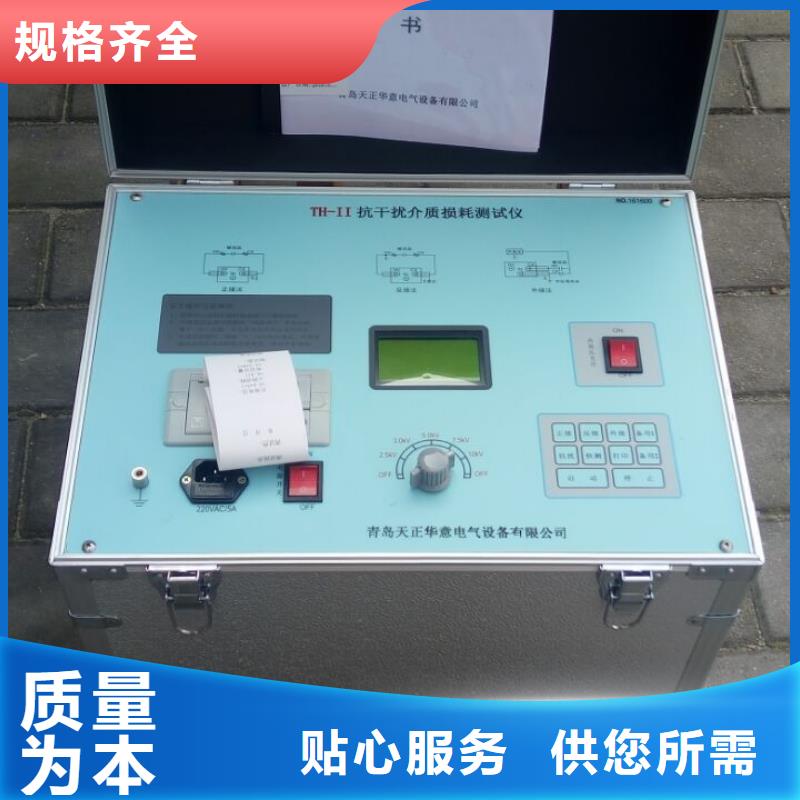

介质损耗测试仪介损测量试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。?体积电阻率测量直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。4.名词解释?试验源为AC tgδ ：油样介质损耗角正切值；Cx ：油样油杯的电容值；εr ：相对介电常数，是根据电容值换算而得到的；?试验源为DCRx ：油样的绝缘电阻；ρ ：油样的体积电阻率，是根据绝缘电阻换算而得到的；基于上述两种不同的试验电源对油样有不同的极化效应，因而重复测试时，中间必须有足够的放电时间！否则数据不可靠！五、主要技术指标1使用条件-15℃∽40℃RH＜80％2电 源AC 220V±10％ 频率无限制3交流高压输出400V∽2200V ±2％ 每隔100V 50VA4直流高压输出200V∽600V ±2％5温控感应炉功率500W6温度控制范围 功能：用于校准时钟、日历，此时钟在停电后会继续运行。 b)功能：用于查询以前实验的存储数据结果。c)功能：用于设置恒温温度及介损测试电压。d)　功能：不加热直接进行介损测试。

介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。

介质损耗测试仪 面板说明图4-1图4-21、液晶触控显示屏2、开关机按钮3、手持终端2.4G天线插座4、USB接口5、充电器接口6、保修防伪标志7、锂电池仓8、高压盒电源指示灯9、高压测量接线柱10、高压接线柱11、高压盒电源开关和充电插座12、低压盒电源开关13、低压盒电源指示灯14、低压盒充电插座15、测试主机2.4G天线16、低压测量接线柱17、接地接线柱4.1、液晶触控显示屏安装位置：如图4—1—①。功 能：超大7寸800＊400彩色液晶显示搭配高精度工业级电容式触摸屏，中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程。注 意：触控式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤。4.2、开关机按钮安装位置：如图4—1—②。功 能：短按一下开机并亮红灯，长按3秒关机，停留在主界面5分钟不操作，仪器会自动关机。注 意：物理按键，请勿重力挤压。4.3、手持终端2.4G天线插座安装位置：如图4—1—③。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.4、USB接口安装位置：如图4—1—④。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成以时间为名称的TXT文件，文件在电脑上直接打开即可阅读。注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘。4.5、充电器接口安装位置：如图4—1—⑤。功 能：充电器充电电压12.6V，充电电流3000mA，充电亮红灯，充满亮绿灯。注 意：必须使用原厂自带的充电器，充电接口严禁短路。4.6、保修防伪标志安装位置：如图3—1—⑥。功 能：保修防伪标志能有效防止他人私自拆机，很有可能损坏此精密仪器。注 意：出厂前保修防伪标志完整无损，撕毁保修防伪标志，仪器不予保修。4.7、锂电池仓安装位置：如图4—1—⑦。功 能：内置9节2600mAh优质锂电池，充电时间约3小时。注 意：在首次使用或长时间存放之后或电池电量低时，请使用配套充电器对电池至少充电3小时。4.8、高压盒电源指示灯安装位置：如图4—2—⑧。功 能：打开高压盒电源开关则指示灯一直闪烁。
